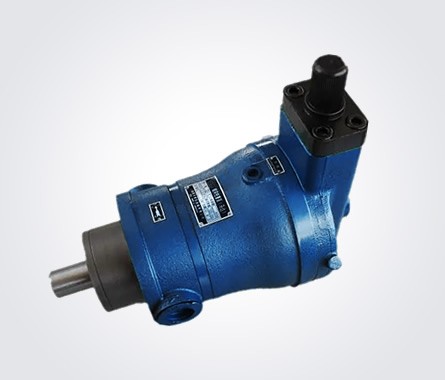

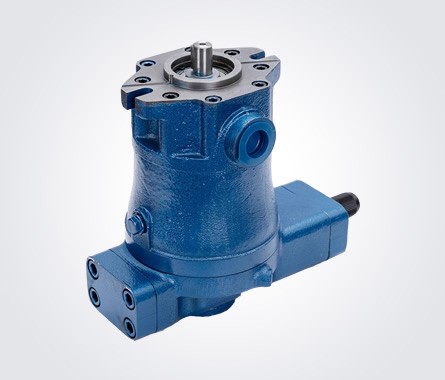

YCY14-1B压力变量轴向柱塞泵

结构简单、体积小、效率高、寿命长、重量轻、自吸能力强。 YCY14-1B压力变量轴向柱塞泵适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。...

产品详情

产品概述:

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

型号说明:

六台盒宝典资料大全2024

工作原理:

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。当来自主体部分的高压油通过通道(a)、(b)、(c)进入变量壳体下腔(d)后,油液经通道(e)分别进入通道(f)和(h),当弹簧的作用力大于由油道(f)进入伺服活塞下端环形面积上的液压推力时,则油液经(h)到上腔(g),推动变量活塞向下运动,使泵的流量增加。当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用力时,则伺服活塞向上运动,堵塞通道(h),使(g)腔的油通过(i)腔而卸压,此时,变量活塞上移,变量头偏角减小,使泵的流量减小。
调节流量特性时,可先将限位螺钉拧至上端,根据所需的流量和压力变化范围,调节弹簧套,使其流量开始发生变化时的初始压力符合要求,然后将限位螺钉拧至终级压力时的流量不再发生变化,其中间的流量与压力变化关系由泵的本身设计所决定。

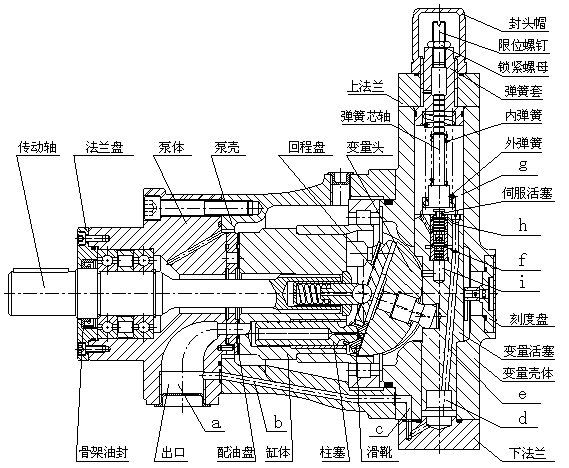

结构剖视:

六台盒宝典资料大全2024

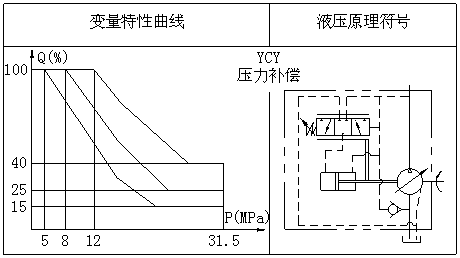

特性曲线:

六台盒宝典资料大全2024

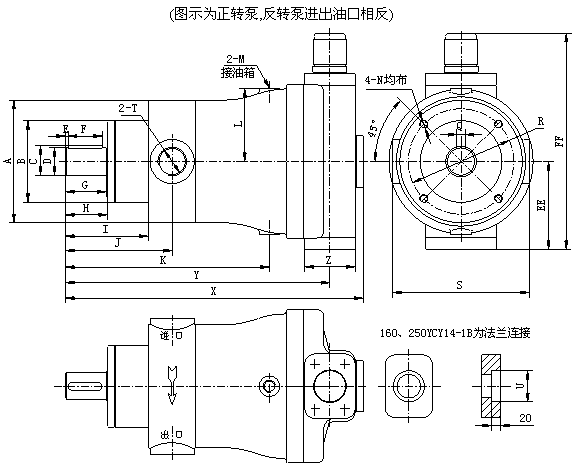

外形尺寸:

六台盒宝典资料大全2024


技术参数:

尺寸|型号

10(16)YCY

25(40)YCY

63(80)YCY

160YCY

250(400)YCY

A

φ 125

φ 150

φ 190

φ 240

φ 280

B(f9)

φ 75

φ 100

φ 120

φ 150

φ 180

C

27.5

32.5

42.8

59

63.9

D(h6)

φ 25

φ 30

φ 40

φ 55

φ 60

E

4

4

4

4

5

F

30

45

50

100

100

G

40

52

60

106

110

H

41

54

62

110

112

I

86

104

122

180

212

J

109

134

157

230

272(277)

K

194

246

300

411

492(502)

L

71

83

108

141

170

M

M14 × 1.5

M14 × 1.5

M18 × 1.5

M22 × 1.5

M22 × 1.5

N

M10

M10

M12

M16

M20

P



M16

M20

Q(h9)

8

8

12

16

18

R

φ 100

φ 125

φ 155

φ 198

φ 230

S

142

172

200

340

420

T

M22 × 1.5

M33(M42) × 2

M42(M48) × 2

φ 55

φ 64( φ 66)

U



φ 64

φ 76

X

294

362

439

595

690(700)

Y

258

317

390

533

629(639)

Z

50

66

74

100

100

EE

100

120

140

173

210

FF

288

351

400

448

516
