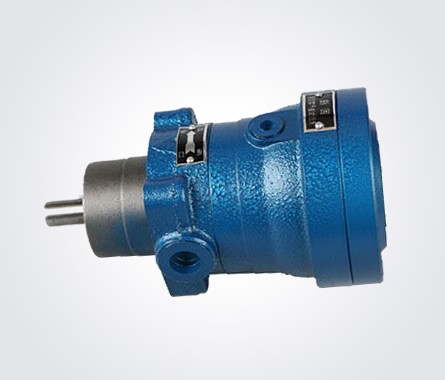

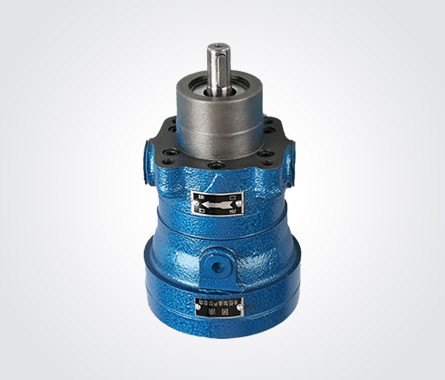

MCY14-1B定量轴向柱塞泵

MCY14-1B定量轴向柱塞泵,其原理较为简单,泵的传动轴与缸体用花键联接,带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心转动。适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。...

产品详情

产品概述:

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。


型号说明:

六台盒宝典资料大全2024


工作原理:

MCY14-1B定量轴向柱塞泵,其原理较为简单,泵的传动轴与缸体用花键联接,带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴,定心弹簧通过内套钢球、回程盘,将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时,柱塞同时作往复运动,完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上,起初始密封作用。滑靴和配油盘均采用了油压静力平衡,不但减少了泵的磨损,而且使泵具有很高压的容积效率和机械效率。

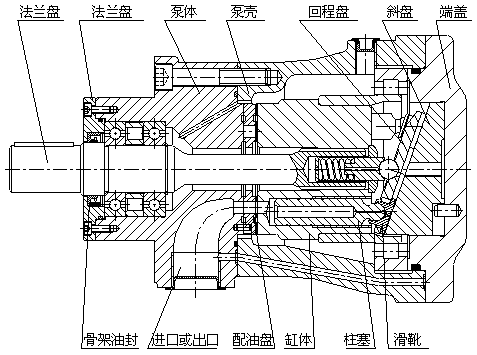

结构剖视:

六台盒宝典资料大全2024

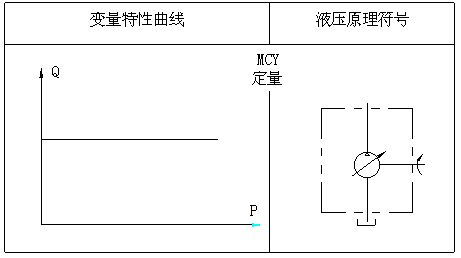

特性曲线:

六台盒宝典资料大全2024

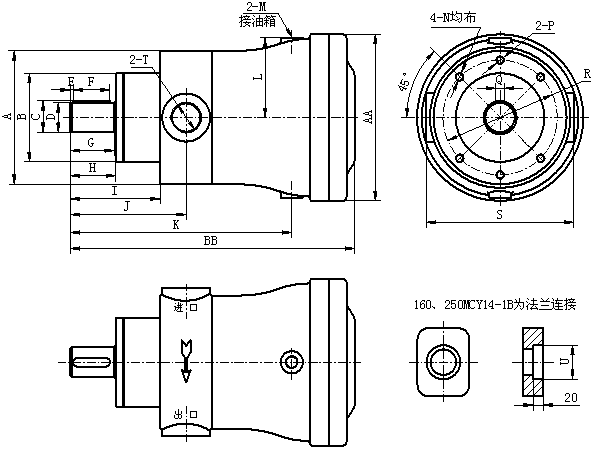

外形尺寸:

六台盒宝典资料大全2024


技术参数:

尺寸|型号

2.5MCY

10(16)MCY

25(40)MCY

63(80)MCY

160MCY

250(400)MCY

A

79 × 84

φ 125

φ 150

φ 190

φ 240

φ 280

B(f9)

φ 52

φ 75

φ 100

φ 120

φ 150

φ 180

C

15.8

27.5

32.5

42.8

59

63.9

D(h6)

φ 14

φ 25

φ 30

φ 40

φ 55

φ 60

E

3

4

4

4

4

5

F

20

30

45

50

100

100

G

25

40

52

60

106

110

H

26

41

54

62

110

112

I

62

86

104

122

180

212

J

77

109

134

157

230

272(277)

K

119

194

246

300

411

492(502)

L

44

71

83

108

141

170

M

M10 × 1

M14 × 1.5

M14(M18) × 1.5

M18 × 1.5

M22 × 1.5

M22 × 1.5

N

M8

M10

M10

M12

M16

M20

P



M16

M20

Q(h9)

5

8

8

12

16

18

R

φ 80

φ 100

φ 125

φ 155

φ 198

φ 230

S

84

142

172

200

340

420

T

M18 × 1.5

M22 × 1.5

M33(M42) × 2

M42(M48) × 2

φ 55

φ 64( φ 66)

U



φ 64

φ 76

AA

φ 92

φ 150

φ 170

φ 225

φ 300

φ 360

BB

171

253

308

385

525

622(632)
