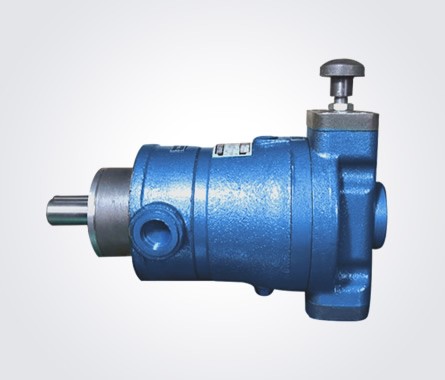

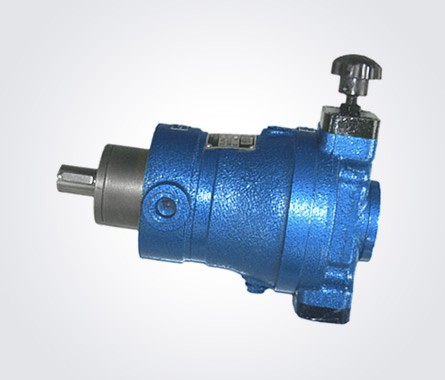

SCY14-1B手动变量柱塞泵/马达

SCY14-1B手动变量柱塞泵改变流量靠外力转动调节手轮,旋转调节螺杆,带动变量活塞沿轴向移动,同时带动变量头绕中心转动,改变倾斜角,达到变量目的。当达到所需流量时可使锁紧螺母紧固。...

产品详情

产品概述:

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。


型号说明:

六台盒宝典资料大全2024

工作原理:

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
手动变量泵改变流量靠外力转动调节手轮,旋转调节螺杆,带动变量活塞沿轴向移动,同时带动变量头绕中心转动,改变倾斜角,达到变量目的。当达到所需流量时可使锁紧螺母紧固。
调节手轮顺时针转动时,流量减小。调节手轮逆时针转动时,流量增加。其百分值可粗略从刻度盘上读出。工作时改变流量须卸荷操作。

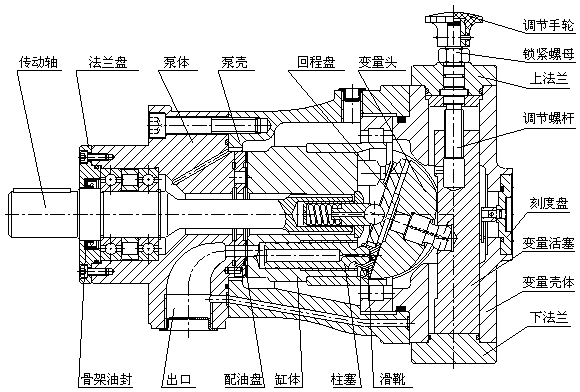

结构剖视:

六台盒宝典资料大全2024

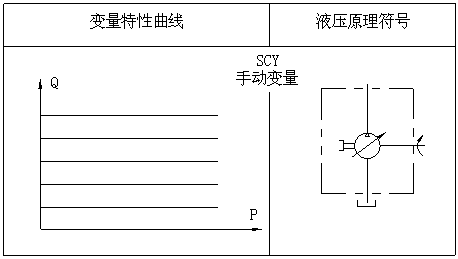

特性曲线:

六台盒宝典资料大全2024

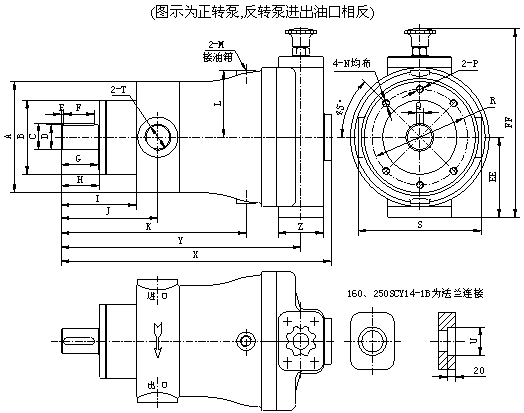

外形尺寸:

六台盒宝典资料大全2024


技术参数:

  尺寸|型号

10(16)SCY

25(40)SCY

63(80)SCY

160SCY

250(400)SCY

A

φ 125

φ 150

φ 190

φ 240

φ 280

B(f9)

φ 75

φ 100

φ 120

φ 150

φ 180

C

27.5

32.5

42.8

59

63.9

D(h6)

φ 25

φ 30

φ 40

φ 55

φ 60

E

4

4

4

4

5

F

30

45

50

100

100

G

40

52

60

106

110

H

41

54

62

110

112

I

86

104

122

180

212

J

109

134

157

230

272(277)

K

194

246

300

411

492(502)

L

71

83

108

141

170

M

M14 × 1.5

M14 × 1.5

M18 × 1.5

M22 × 1.5

M22 × 1.5

N

M10

M10

M12

M16

M20

P



M16

M20

Q(h9)

8

8

12

16

18

R

φ 100

φ 125

φ 155

φ 198

φ 230

S

142

172

200

340

420

T

M22 × 1.5

M33(M42) × 2

M42(M48) × 2

φ 55

φ 64( φ 66)

U



φ 64

φ 76

X

294

362

439

595

690(700)

Y

258

317

390

533

629(639)

Z

50

66

74

100

100

EE

91

101

130

165

203

FF

231

266

305

393

470
