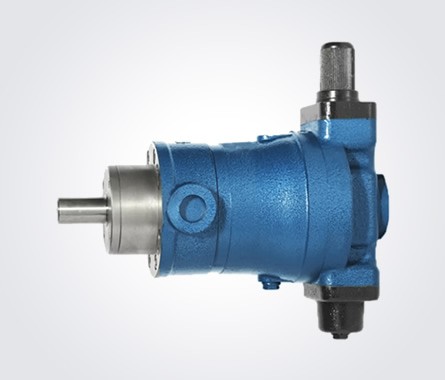

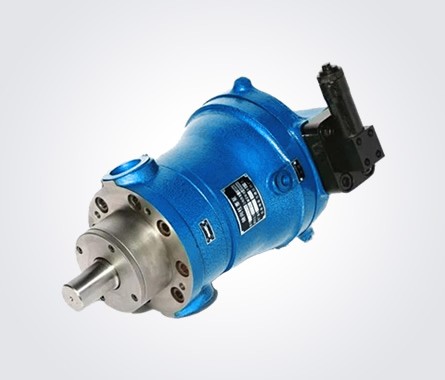

MYCY14-1B定级变量柱塞泵

MYCY14-1B定级变量柱塞泵是依靠内控(也可以用外控)油压操纵变量机构。该泵的压力调节范围比较小,油压在3~4Mpa时产生变量后,流量迅速减小至所要求的高压流量值。这种泵实际上相当于高低压组合泵...

产品详情

产品概述:

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

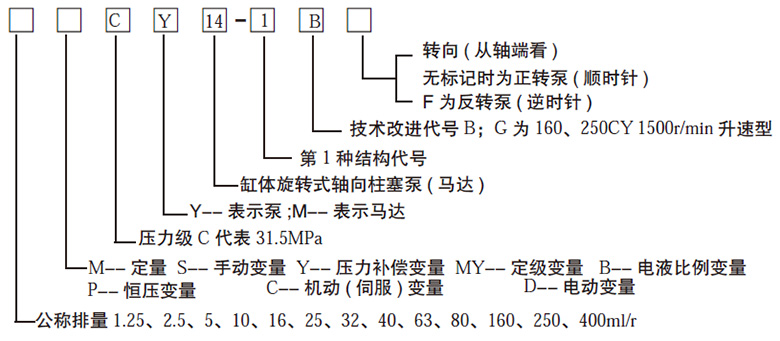

型号说明:

六台盒宝典资料大全2024

工作原理:

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
这种泵是依靠内控(也可以用外控)油压操纵变量机构。该泵的压力调节范围比较小,油压在3~4Mpa时产生变量后,流量迅速减小至所要求的高压流量值。这种泵实际上相当于高低压组合泵,泵的驱动功率选择可以参照压力补偿变量泵的功率选择方法进行计算。
来自主体部分的高压油,进入下法兰下腔(d),当弹簧力大于作用在推杆下端面积上的液压力时,推动变量活塞向下移动,使泵的流量增加。当作用在推杆下端面积上的液压力大于弹簧的作用力时,变量活塞向上移动,使泵的流量减少。
调节变量特性时,根据所需流量和压力变化范围,调节调整套,使泵终级压力时的流量不再发生变化,然后调整调节螺杆使泵流量刚发生变化时初始压力符合要求。

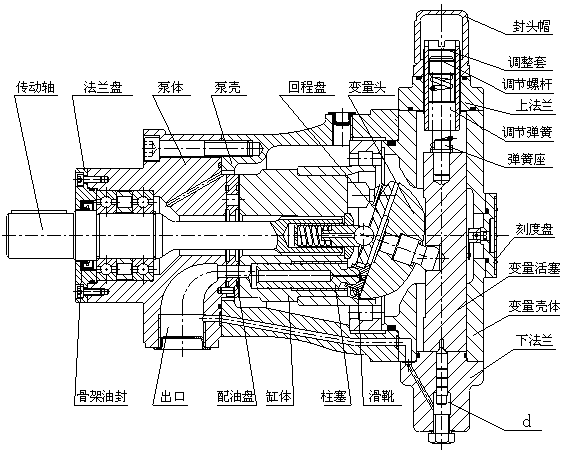

结构剖视:

六台盒宝典资料大全2024

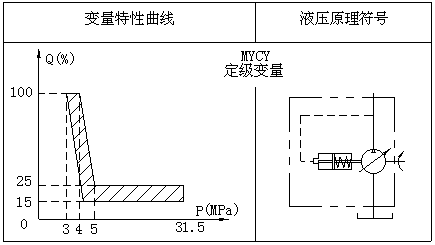

特性曲线:

六台盒宝典资料大全2024

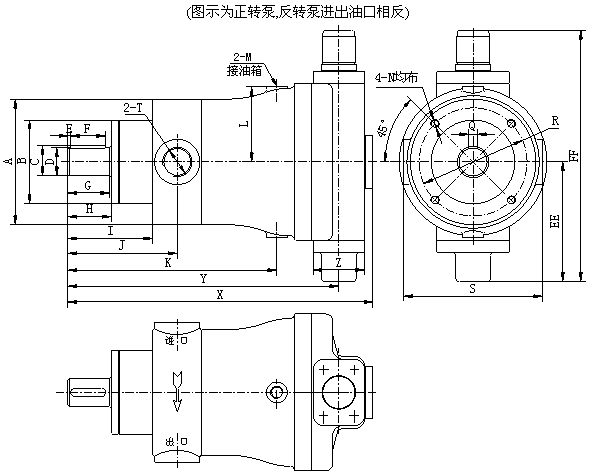

外形尺寸:

六台盒宝典资料大全2024


技术参数:

尺寸|型号

10(16)MYCY

25(40)MYCY

63(80)MYCY

A

φ 125

φ 150

φ 190

B(f9)

φ 75

φ 100

φ 120

C

27.5

32.5

42.8

D(h6)

φ 25

φ 30

φ 40

E

4

4

4

F

30

45

50

G

40

52

60

H

41

54

62

I

86

104

122

J

109

134

157

K

194

246

300

L

71

83

108

M

M14 × 1.5

M14 × 1.5

M18 × 1.5

N

M10

M10

M12

Q(h9)

8

8

12

R

φ 100

φ 125

φ 155

S

142

172

200

T

M22 × 1.5

M33(M42) × 2

M42(M48) × 2

X

294

362

439

Y

258

317

390

Z

50

66

74

EE

127

153

188

FF

282

335

382
