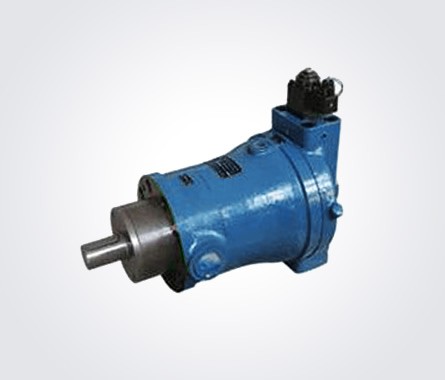

BCY14-1B电液比例控制变量柱塞泵

BCY14-1B型电液比例控制变量泵,是利用“流量——位移——力反馈”的原理设计的,是CY14-1B型轴向柱塞泵中一种新的变量型式,是靠外控油压来控制变量机构,并利用输入比例电磁铁的电流大小来改变泵的流量...

产品详情

产品概述:

CY14型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

型号说明:

六台盒宝典资料大全2024

工作原理:

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
BCY14-1B型电液比例控制变量泵,是利用“流量——位移——力反馈”的原理设计的,是CY14-1B型轴向柱塞泵中一种新的变量型式,是靠外控油压来控制变量机构,并利用输入比例电磁铁的电流大小来改变泵的流量,输入电流与泵的流量成比例关系。该泵控制灵活、动作灵敏、重复精度高、稳定性好,能方便地实现液压系统的遥控、自控、无级调速、跟踪反馈同步和计算机控制,适用于工业自动化的要求。

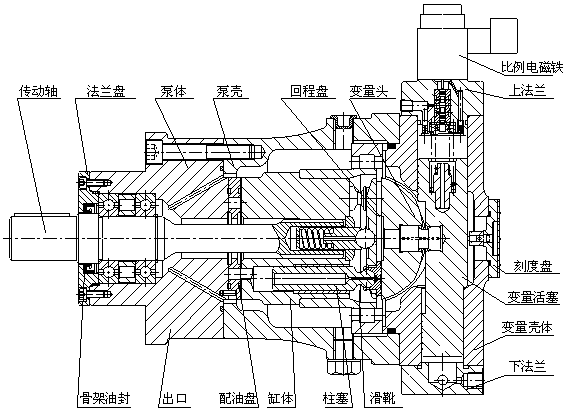

结构剖视:

六台盒宝典资料大全2024

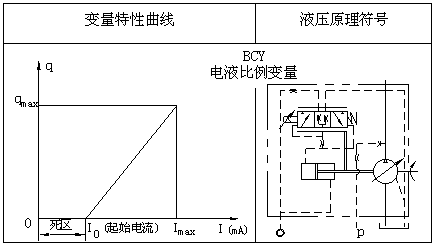

特性曲线:

六台盒宝典资料大全2024

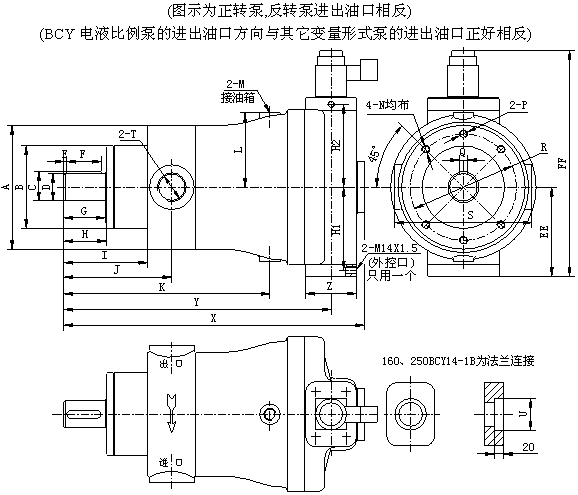

外形尺寸:

六台盒宝典资料大全2024


技术参数:

尺寸| 型号

10BCY

25(40)BCY

63(80)BCY

160BCY

250(400)BCY

A

φ 125

φ 150

φ 190

φ 240

φ 280

B(f9)

φ 75

φ 100

φ 120

φ 150

φ 180

C

27.5

32.5

42.8

59

63.9

D(h6)

φ 25

φ 30

φ 40

φ 55

φ 60

E

4

4

4

4

5

F

30

45

50

100

100

G

40

52

60

106

110

H

41

54

62

110

112

I

86

104

122

180

212

J

109

134

157

230

272(277)

K

194

246

300

411

492(502)

L

71

83

108

141

170

M

M14 × 1.5

M14 × 1.5

M18 × 1.5

M22 × 1.5

M22 × 1.5

N

M10

M10

M12

M16

M20

P



M16

M20

Q(h9)

8

8

12

16

18

R

φ 100

φ 125

φ 155

φ 198

φ 230

S

142

172

200

340

420

T

M22 × 1.5

M33(M42) × 2

M42(M48) × 2

φ 55

φ 64( φ 66)

U



φ 64

φ 76

X

294

362

439

595

690(700)

Y

258

317

390

533

629(639)

Z

50

66

74

100

100

H1

65

80

127

157

193

H2

96.5

112

126

159

193

EE

100

110

140

173

210

FF

300

318

358

415

485
