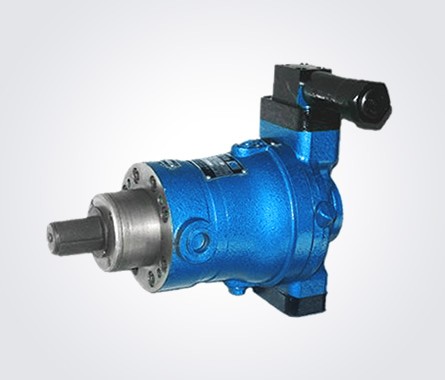

PCY14-1B斜盘式恒压变量柱塞泵

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。...

产品详情

产品概述:

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

型号说明:

六台盒宝典资料大全2024

工作原理:

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
这种变量型式的泵,输出压力小于调定恒压力时,全排量输出压力油,即定量输出,在输出油液的压力达到调定压力时,就自动地调节泵流量,以保证恒压力,满足系统的要求。泵的输出恒压值,根据需要,在调压范围内可以无级调定,泵的结构见图6,该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口,当输出压力小于调定恒压力时,作用在恒压阀芯上的油压推力小于调定弹簧力,恒压阀处于开启状态,压力油进入变量活塞上腔,变量活塞压在最低位置,泵全排量输出压力油; 当泵在调定恒压力工作时,作用在恒压阀芯上的油压推力等于调定弹簧力,恒压阀的进排油口同时处于开启状态,使变量活塞上下腔的油压推力相等,变量活塞平衡在某一位置工作,若液压阻尼(负载)加大,油压瞬时升高,恒压阀排油口开大、进油口关小,变量活塞上腔比较下腔压力降低、变量活塞向上移动,泵的流量减小,直至压力下降到调定恒压力,这时变量活塞在新的平衡位置工作。反之,若液压阻尼(负载)减小,油压瞬时下降,恒压阀进油口开大,排油口关小,变量活塞上腔比较下腔油压升高,变量活塞向下移动,泵的流量增大,直至压力上升至调定恒压力。

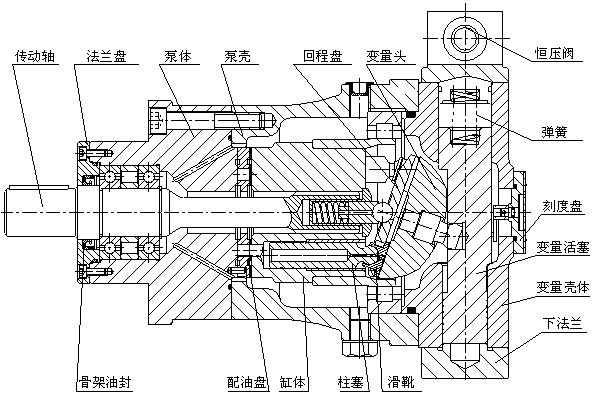

结构剖视:

六台盒宝典资料大全2024

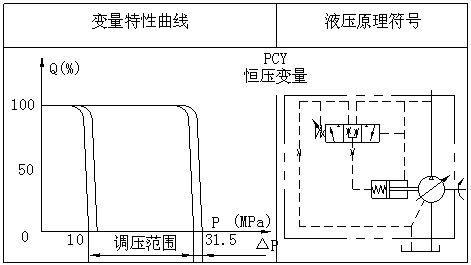

特性曲线:

六台盒宝典资料大全2024

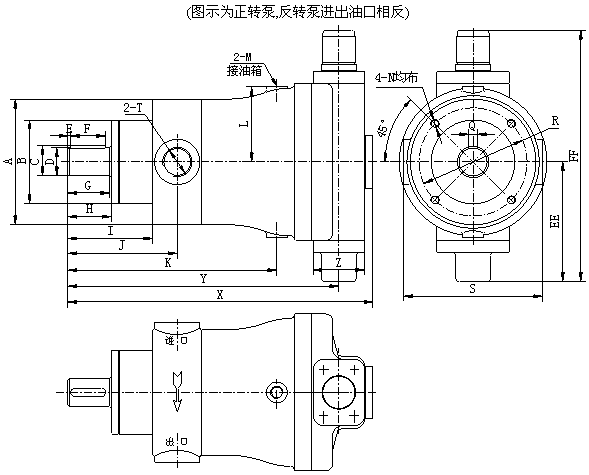

外形尺寸:

六台盒宝典资料大全2024


技术参数:

尺寸| 型号

10PCY

25(40)PCY

63(80)PCY

160PCY

250(400)PCY

A

φ 125

φ 150

φ 190

φ 240

φ 280

B(f9)

φ 75

φ 100

φ 120

φ 150

φ 180

C

27.5

32.5

42.8

59

63.9

D(h6)

φ 25

φ 30

φ 40

φ 55

φ 60

E

4

4

4

4

5

F

30

45

50

100

100

G

40

52

60

106

110

H

41

54

62

110

112

I

86

104

122

180

212

J

109

134

157

230

272(277)

K

194

246

300

411

492(502)

L

71

83

108

141

170

M

M14 × 1.5

M14 × 1.5

M18 × 1.5

M22 × 1.5

M22 × 1.5

N

M10

M10

M12

M16

M20

P



M16

M20

Q(h9)

8

8

12

16

18

R

φ 100

φ 125

φ 155

φ 198

φ 230

S

142

172

200

340

420

T

M22 × 1.5

M33(M42) × 2

M42(M48) × 2

φ 55

φ 64( φ 66)

U



φ 64

φ 76

X

294

362

439

595

690(700)

Y

258

317

390

533

629(639)

Z

50

66

74

100

100

EE

101

120

140

173

210

FF

255

280

329

396

465
