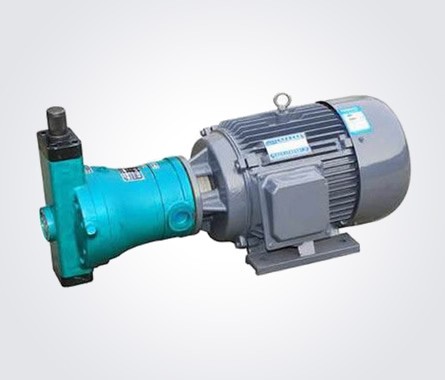

CY-Y系列油泵电机组

CY-Y系列油泵电动组是CY14-1B系列高压轴向柱塞泵和Y系列异步电动机的机电一体化元件。具有结构紧凑、体积小、重量轻、振动小,噪音低、使用方便等优点,因此,油泵电机组具有显著的技术经济效率。...

产品详情

产品概述

CY-Y系列油泵电动组是CY14-1B系列高压轴向柱塞泵和Y系列异步电动机的机电一体化元件,它于传统的油泵-联轴器-电动传动装置相比,省去了联轴器和泵支架,安装底板可缩小1/2以上,轴向总长度可减小1/3~1/4,具有结构紧凑、体积小、重量轻、振动小,噪音低、使用方便等优点,因此,油泵电机组具有显著的技术经济效率。它可广泛用于机床、锻压、矿山、冶金、船舶、注塑机等用异步电机驱动的液压设备。

CY-Y系列油泵电机组具有CY14-1B系列油泵相同的工作参数和变量形式,可根据用户需要,配以不同功率的电机组成相应规格型号的油泵电机组。

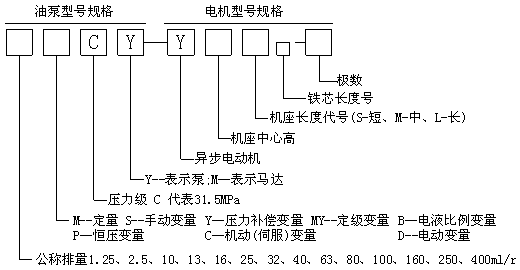

型号说明

六台盒宝典资料大全2024

工作原理

CY-Y系列油泵电机组具有CY14-1B系列油泵相同的工作参数和变量形式,可根据用户的实际需要,配以不同功率的电机,组成相应规格型号的油泵电机组。

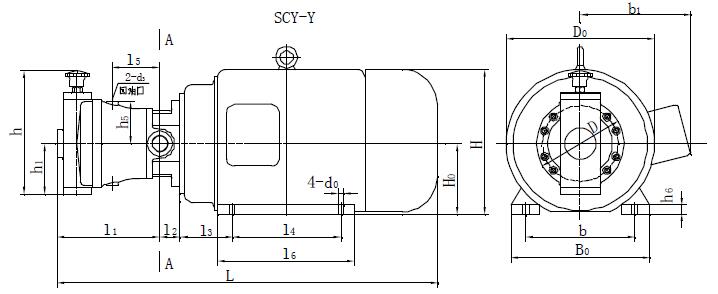

外形尺寸

六台盒宝典资料大全2024

订货说明

1、CY-Y油泵电机组中的电机,原则上均选用B3卧式安装结构形式,如选用其它安装结构形式,可同本公司具体商定并须在合同中注明。
2、本说明书安装外形寸中所列电机均系Y系列电机的B3安装构型式,如用V1立式安装结构形式油泵部分可按本说明书中所列尺寸,电机部分可参照Y系列电机产品样本所列尺(不包括轴伸)。
3、油泵电机组的规格品种原则上按表中所列型号供货,如用户要求油泵和电机另行匹配,可与本公司协商。
4、订货时请注明油泵电机组的型号参数,如工作压力,最大流量、变量形式、油泵转向、电机功率及同步转速等。
5、CY-Y油泵电机组标牌上所标的额定压力,都系匹电机功率所容许的额定工作压力,而油部分的额定压力不变。
