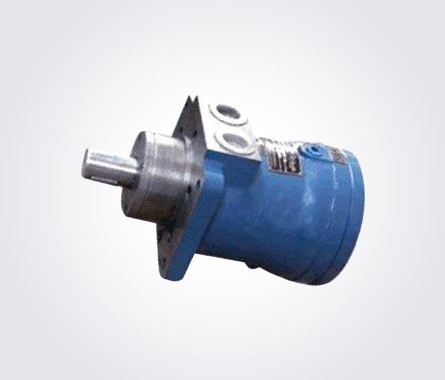

XM-F40L(75F)轴向柱塞马达

XM-F40L、XM-F75F、TX-F75F斜盘式轴向柱塞马达,是可逆的液压元件。同一元件既可作油马达使用,又可作油泵使用(可直接与ZBD40、ZBD75泵互换使用)。这种马达具有结构紧凑、体积小、重量轻、工作压力高、效率高等优点。...

产品详情

产品概述:

XM-F40L、XM-F75F、TX-F75F斜盘式轴向柱塞马达,是可逆的液压元件。同一元件既可作油马达使用,又可作油泵使用(可直接与ZBD40、ZBD75泵互换使用)。这种马达具有结构紧凑、体积小、重量轻、工作压力高、效率高等优点。它同其它元件(阀、液压缸等)可组成闭式或开式液压系统。适用于工程机械、起重运输机械、建筑机械以及机床、船舶、矿山、冶金等各类机械。

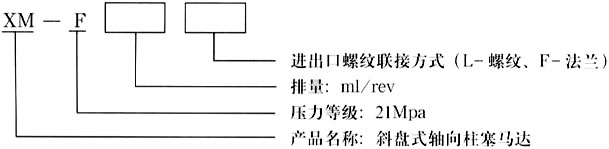

型号说明:

六台盒宝典资料大全2024

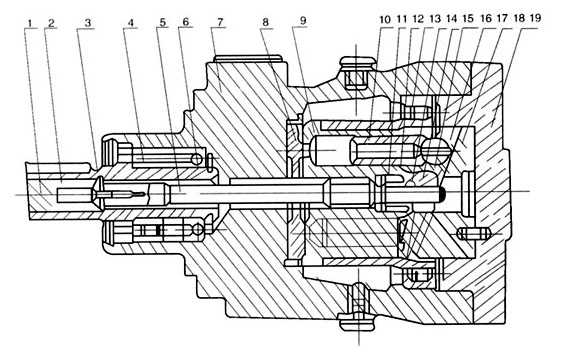

结构剖视:

六台盒宝典资料大全2024

工作原理:

马达外轴(3)同轴承(4)(6)支承在壳体(7)上,内轴(5)通过花键一端与外轴联接,另一端与缸体(9)花键联接,启动及空载时缸体在弹簧(2)和(11)作用下与配油盘(8)保持一定的油膜接触,缸体另一端用轴承(13)支承在壳体上,缸体孔中有7个柱塞(10),柱塞的球形端部与滑靴(17)球窝包锁,通常在工作时滑靴受油液压力作用与斜盘(18)保持一定的油膜接触,但当自吸启动和转速突然升高时,滑靴可能浮起,为了防止这种现象,在内轴端部受弹簧(11)作用的球铰(15)顶住回程盘将滑靴压在斜盘表面。

技术参数:

型号
理论排量
ml/r
压力(Mpa)
转速(r/min)
输出扭矩
N.m
容积效率
≥%
总效率
≥%
重量
kg
额定
最高
额定
最高
XM-F40L
40
21
28
1500
2500
118
92
85
28
XM-F75F
75
2000
225
60
